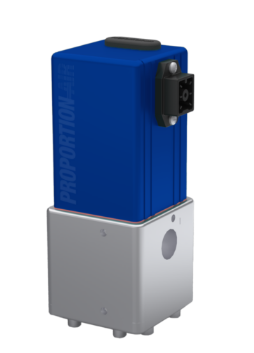

美國proportionair QB3H型高壓閥非常適合需要高壓、高流量或恒定流量的應用，特別是使用氧氣的激光切割應用。

全真空至 500 PSI (34.47 Bar)

高正向流量和溢流流量高達 50 SCFM (1416 LPM)

鋁制車身標準；所有黃銅主體單元均經過氧氣清洗，可直接控制 O2

QB3H 具有兩個電磁閥，可向集成增壓調節器的先導閥增加或減少壓力。內部不銹鋼壓力傳感器測量集成增壓器的高壓輸出，并將該信號發送到板載控制器。然后，該控制器調節兩個電磁閥，以使集成體積增壓器的輸出壓力與用戶請求的命令信號相匹配。

   美國proportionair QB3H型高壓閥技術原理如下：

（一）閉環控制架構：精準壓力調控的保障

QB3H型高壓閥采用的閉環壓力控制架構，由兩個電磁閥、內部不銹鋼壓力傳感器和集成式電子控制器共同構成完整的控制回路。其工作流程如下：內部不銹鋼壓力傳感器實時監測集成式體積增壓器的高壓輸出壓力，并將壓力信號轉化為電信號傳輸至車載控制器；控制器將反饋信號與用戶輸入的命令信號進行對比分析，根據兩者的差值精準調制兩個電磁閥的開關狀態，一個電磁閥負責向集成式體積增壓調節器的先導腔補充壓力，另一個則負責釋放先導腔壓力，以此調節體積增壓器的輸出壓力，使其與用戶設定值保持一致。這種閉環控制方式消除了傳統機械調節器的滯后性問題，確保輸出壓力能夠快速、精準地響應命令信號的變化。

（二）體積增壓技術：大流量高壓輸出的關鍵

QB3H型高壓閥的核心優勢之一在于其集成的體積增壓調節器，該技術能夠在實現高壓輸出的同時，保障大流量的穩定供應。體積增壓調節器通過先導壓力的變化驅動內部活塞運動，從而控制主閥口的開度，實現對流體流量和壓力的調節。與傳統的高壓閥相比，QB3H型高壓閥無需額外的外部增壓設備，僅通過內部集成的體積增壓器，就能在高達500 PSI（34.47 Bar）的壓力下，實現高50 SCFM（1416 LPM）的正向和溢流流量輸出，滿足了工業生產中對高壓大流量流體的需求。

   美國proportionair QB3H型高壓閥技術規格：

壓力范圍真空至 500 PSI (34.7 Bar)

準確性±0.5%滿量程

重復性±0.2%滿量程

大流量50 SCFM (1416 LPM)

端口尺寸3/8英寸NPT

耐用性抗沖擊和振動（高達 20 Gs）

工作溫度32-158°F (0-70°C)

過濾40微米
